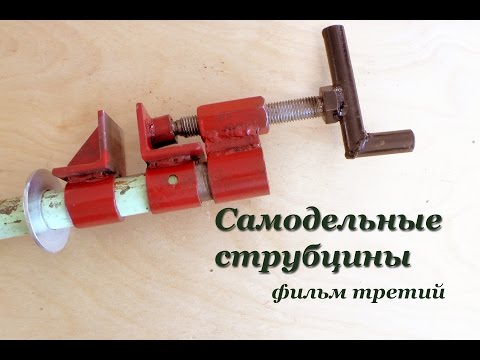

Самодельные струбцины своими руками из металла видео

Струбцины относятся к инструментам-помощникам, которые плотно сжимают детали между собой или фиксируют заготовки во время их обработки к какому-либо основанию. Различные виды таких инструментов можно встретить в каждой мастерской. Для фиксации угла между деталями конструкции, домашние умельцы используют угловую струбцину. При этом, чтобы сэкономить домашний бюджет, инструмент изготавливается своими руками.

Что такое угловая струбцина?

Инструмент выполняется из дюралюминия, поэтому является очень прочным. Удобен он тем, что имеет специальные монтажные отверстия, с помощью которых его можно закреплять на верстаке. Применяются угловые струбцины чаще всего для фиксации деталей рамы, уголков или других подобных конструкций. Часто используется инструмент во время сборки мебели. В помощники угловую струбцину могут брать плотники, токари, слесари и сварщики. Пригодится она и для работ в домашних условиях.

Конструкция инструмента:

1. Зажим с двумя упорами.
2. Блок-зажим, который обладает хорошей подвижностью.
3. Рычажный механизм.
4. Винт для обеспечения более жесткой фиксации.
5. Планки и бегунки для приспособления более слабого типа зажима.

Неотъемлемой характеристикой каждой струбцины является подвижная часть упора.

Изготовление струбцины своими руками

Заводской инструмент стоит недешево, да и обойтись домашнему мастеру одним размером такого инструмента вряд ли удастся. Поэтому многие изготавливают угловые струбцины своими руками. При этом экономия домашнего бюджета является не единственным преимуществом самодельного инструмента.

Своими руками можно создать:

• необходимую прочность приспособления;
• оборудование для фиксации металлических деталей;
• струбцины любых размеров и разновидностей.

Если работы предстоят несложные, то инструмент можно сделать из простых и дешевых материалов.

Струбцина угловая из фанеры

Если фиксировать детали нужно будет не очень жестко, то приспособление своими руками можно сделать из фанеры. Такой способ является самым простым, легким и не затратным.

Чтобы изготовить инструмент необходимо:

1. Подготовить куски фанеры толщиной в 1,5 см и размерами 10х10 см.
2. Разделить квадраты на две части по диагонали.
3. На расстоянии в 2 см от края наметить отверстия и просверлить диаметром 40 мм.
4. Срезать сторону вдоль отверстий, чтобы излишки клея под фиксаторами можно было удобно убирать.

Инструмент из фанеры готов. На его долгую эксплуатацию рассчитывать не приходится, зато делается он из самых простых подручных материалов.

Изготовление и сборка своими руками угловой струбцины из дерева

Тем, кто обладает даже самыми простыми навыками работы с деревом, будет легко сделать деревянный инструмент. Для этого, в первую очередь, следует правильно выбрать материал, из которого будет изготавливаться струбцина. Выбор лучше остановить на березе, дубе, ясене, грабе или буке. Древесина должна быть без неровностей, повреждений и сучков. Ее влажность должна составлять не более 12%.

Из выбранного материала нужно будет подготовить:

• две пластины шириной 15 см, длиной 20 см и толщиной 2 см;
• два бруска шириной 2 см и длиной 25 см;
• металлические болты;
• саморезы диаметром 5 мм (2 на 20 см длиной и 2 на 12 см).

После того как все подготовлено, своими руками можно приступать к сборке приспособления:

1. На столе разместить две длинные рейки. При этом одна должна укладываться ребром вниз, а вторая – вверх.
2. В рейках просверлить отверстия для соединения, применив для этого дрель. У обеих деталей они должны совпадать.
3. Одну пластину прикрепить к нижнему бруску и параллельно ей закрепить вторую. Используется для этого проходящий через элементы саморез, который будет регулировать между ними степень зажима детали.
4. На концах реек просверлить отверстия и прикрепить к ним пайки или пластинки. Угол между элементами должен составлять 90 градусов.

Изготовление и монтаж угловой деревянной струбцины завершен, теперь можно проверить ее в работе.

Угловая металлическая струбцина своими руками

Металлический тип инструмента обладает хорошей жесткостью фиксации и имеет длительный срок эксплуатации. Приспособление состоит из надежного крепкого корпуса, подвижного механизма и винта, который обеспечивает жесткость фиксации.

С помощью металлической струбцины можно:

• под различными углами фиксировать элементы конструкции;
• выполнять предварительный монтаж изделий;
• выравнивать детали конструкции относительно друг друга.

Кроме этого, угловые струбцины из металла широко применяются во время сварочных работ. Такие инструменты подразделяются на два вида:

1. Двухкоординатные.
2. Трехкоординатные.

С помощью приспособления можно зафиксировать два элемента металлоконструкции, после чего закрепить их сваркой. Даже самый простой вид такого оборудования сделает более комфортным проведение сварочных работ, обеспечит высокое качество швов, облегчит различные манипуляции с деталями конструкции и значительно сэкономит время.

Своими руками изготовить угловую струбцину из металла достаточно просто. Для этого потребуется подготовить:

• стальной лист толщиной в 10 мм;
• гайки – 3 шт;
• стальной лист с наружной резьбой по размеру гаек;
• шайбы большого диаметра.

Технология изготовления:

1. Из листа вырезать две заготовки длиной по 50 см, шириной по 4 см.
2. К основной части детали в виде буквы «Г» приварить вспомогательную часть.
3. Опорный элемент плашмя приварить на короткий край.
4. Сварить вместе три гайки, расположив их ребром к подвижной части. При этом вкручиваемый стержень должен проходить параллельно основанию приспособления.
5. Все части приварить по внешнему краю, вставив между ними полоску инструмента.
6. Присоединяя конструкции подвижную планку, произвести сварку по внутреннему краю.
7. К краю стержня из металла приварить большие шайбы.

Работы по изготовлению угловой металлической струбцины закончены. При проведении столярных, слесарных или сварочных работ с ее помощью можно надежно зафиксировать конструкцию. Такой инструмент способен заменить одного помощника и ускорить время проведения работ. А его подвижные элементы позволят соединить детали под необходимым наклоном и углом.

Изучив типы и варианты создания угловых струбцин, изготовить и собрать инструмент своими руками не составит большого труда. При этом вид конструкции следует выбирать в зависимости от требуемой прочности фиксации. Такое приспособление будет полезно и в домашнем хозяйстве, и в профессиональной деятельности.
